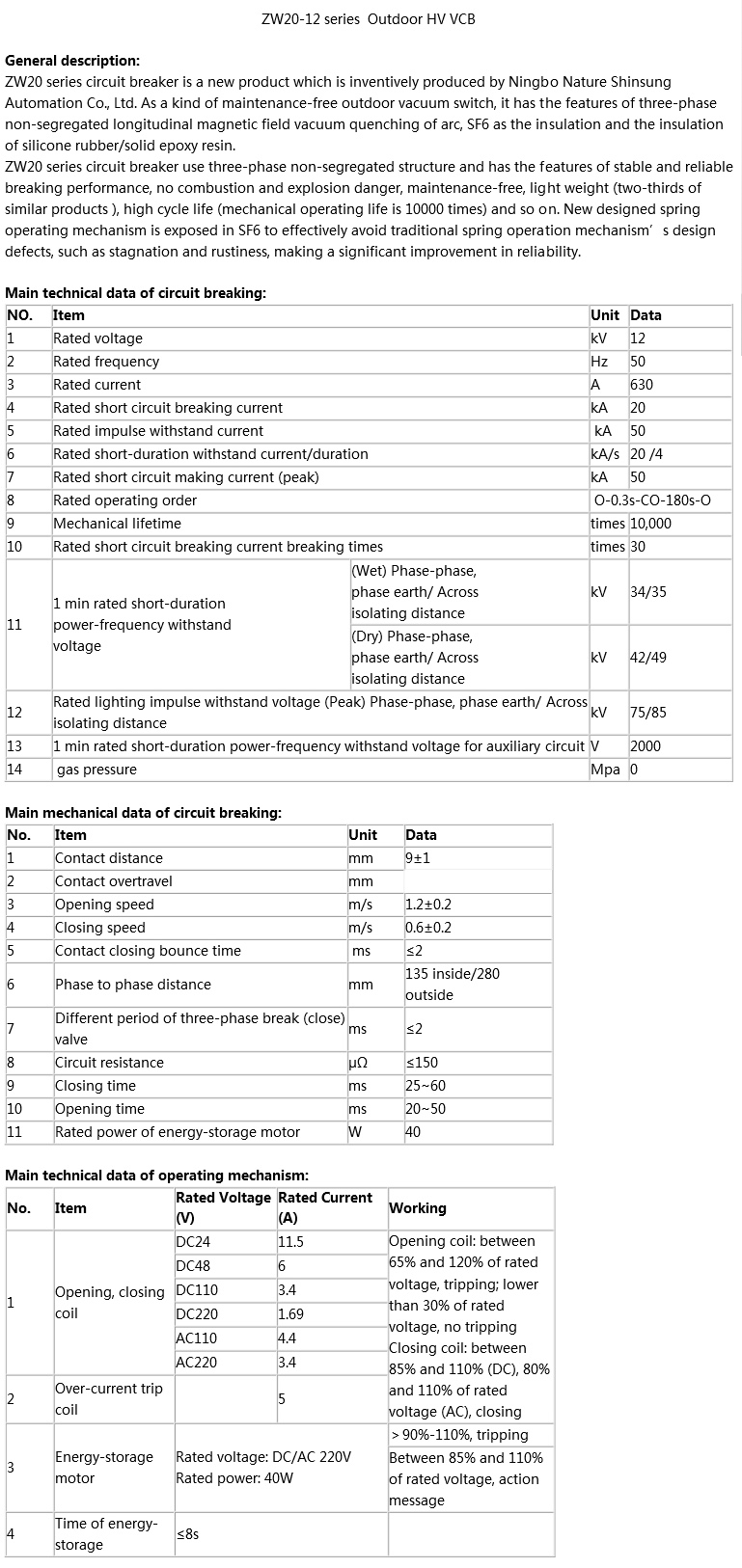

一、簡介
ZW20系列斷路器是寧波耐吉新星自動化設備有限公司在電氣行業中率先推出的三相共箱式縱向磁場真空熄弧、SF6氣體絕緣、免維護、硅橡膠/環氧樹脂固體絕緣戶外真空開關系列產品中的一種。
ZW20系列斷路器采用三相共箱式結構，具有開斷性能穩定可靠、無燃燒和爆炸危險、免維護、重量輕（同類產品的2/3）和使用壽命長（機械壽命可達10000次）等特點，全新設計的彈簧操作機構，置于SF6氣體內，有效避免了傳統彈簧操作機構易卡滯、易銹蝕的設計缺陷，使得機構可靠性能大幅提升。
ZW20系列斷路器主要用于配電網開斷、關合電力系統中的負荷電流、過載電流、及短路電流。適用于變電站及工礦企業配電系統作保護和控制作用，同時也適用于城市電網、農村電網及頻繁操作的場所。
ZW20系列斷路器所表現出來的卓越性能和良好穩定性已經在過去多年的現場運行中得到了檢驗，備受廣大用戶的一致好評。
二、功能描述
寧波耐吉新星自動化設備有限公司生產的ZW20-12型系列斷路器廣泛適用于城網作為分斷開關或者聯絡開關，用于農網配電系統戶外變電站作為出線開關，為10KV系統作為分、合負荷電流，過載電流和短路電流的保護之用，可與FTU/分界開關控制器配合使用，作為環網線路分段、分支出線故障的自動檢測、隔離和報警，監控線路的運行，具有自動恢復非故障段供電的功能。開關配置測量、保護、控制和通訊功能模塊后，可滿足配電自動化的要求。
三、主要特性描述
①真空滅弧技術
ZW20-12型系列斷路器使用的真空泡采用縱向磁場熄弧技術，是目前世界上最先進的開斷裝置之一，長期的現場運行經驗表明，采用縱向磁場熄弧技術的真空泡具有電壽命長和可靠性高的特點。該真空泡采用縱向磁場旋弧熄弧結構，動靜觸頭上的螺旋槽結構使得流經觸頭的電流產生縱向旋轉磁場，加速電離粒子的擴散、降低電弧能量，特殊合金的屏蔽罩迅速吸收擴散電弧的能量，使真空泡具有發熱量小、熄弧時間短、壽命長等優點。而且，由于該真空泡還采用了一次封排工藝，除了具有優異的電性能及機械性能外，其真空度和年漏氣率等技術參數遠優于國標,其機械壽命為10000次，額定電流下的電氣壽命也在10000次以上。
②硅橡膠/環氧樹脂套管
ZW20-12型系列斷路器采用進口戶外專用的硅橡膠/環氧樹脂，并采用先進的APG真空澆注技術和最新的多種檢測手段，以確保產品的品質。實驗和20多年的戶外運行經驗表明硅橡膠/環氧樹脂固體絕緣材料在電暈和可控的電弧放電情況下，無表面炭化和腐蝕，這使得它在紫外線、潮濕、高鹽度和其他腐蝕條件下的性能得到了很大的提高。而且，硅橡膠在吸收沖擊力、抗破碎和抗裂縫擴散等方面具有良好的性能。從而使采用硅橡膠/環氧樹脂固態絕緣材料作為絕緣介質的產品具有阻止表面放電、憎水性能好、耐受紫外線以及機械強度高等諸多優點。
③SF6氣體絕緣工藝
ZW20系列斷路器箱體內采用零表壓SF6氣體為絕緣介質，SF6氣體的良好絕緣性，使其可以有效防止產品內部凝露所造成的事故。同時斷路器內的設計使其在空氣絕緣下滿足工頻耐壓對地、相間42kV，斷口48kV水平，確保了產品的運行安全。
④防爆泄壓裝置
ZW20系列斷路器箱體的頂蓋設計為產品的高氣壓泄壓通道，當箱體內部由于異常原因?qū)е耂F6氣體壓力急劇升高時，頂蓋彈起，高壓氣體得到快速釋放，避免危及操作者及公共安全。
⑤彈簧操作機構
ZW20系列斷路器采用簡單可靠的彈簧操作機構，使其具有體積小、重量輕等特點。該彈簧操作機構使用了進口彈簧絲能夠在長時間的運行狀態下保持足夠的彈簧力，同時轉動部分采用軸承結構以及鋅鎳鈷合金表面處理手段，確保產品能夠在惡劣的環境也能長時間穩定，可靠運行；航空潤滑油的使用，使得產品應用的溫度范圍更加廣泛，在極端寒冷的地區也能夠穩定運行。在傳動方式方面的改進使機構合閘后受力很小，結構簡單，運動部件少，使得機構的可靠性大大提高。
四、品質保證

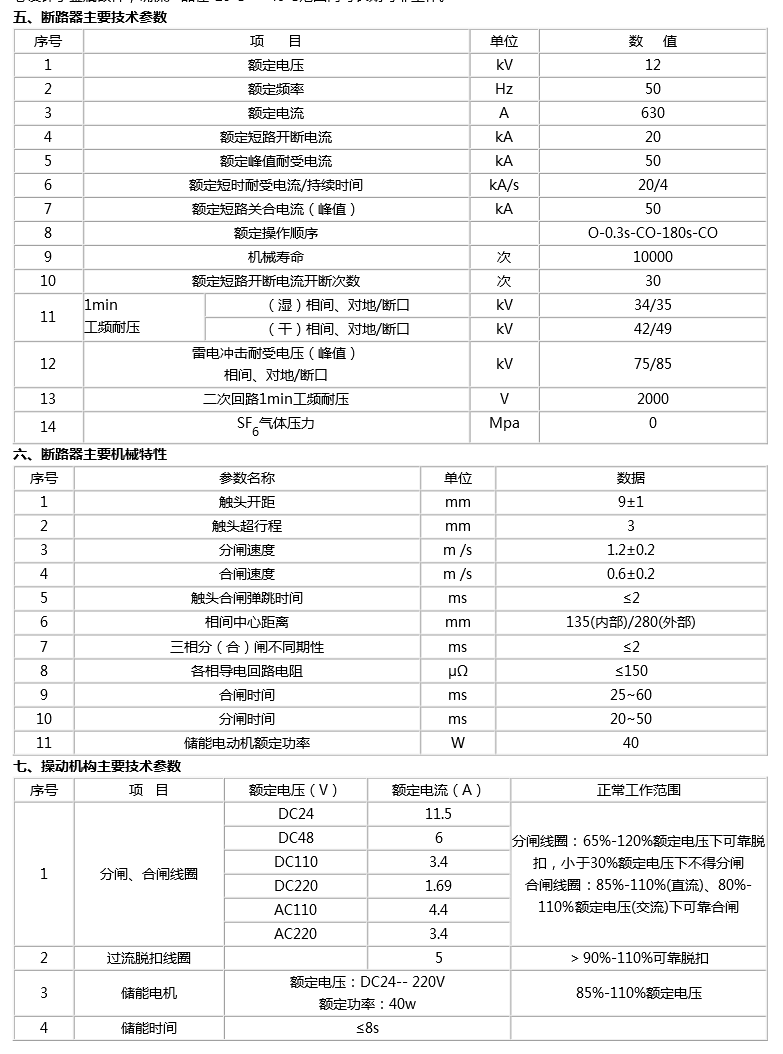

硅橡膠/環氧樹脂整體澆注對工藝要求極為嚴格，為保證質量，在生產中引進了國外先進的真空澆注工藝和其他工藝保證措施，并對成品逐只進行X光檢查以及其他項目檢查，確保質量的穩定性與一致性。同時，又根據脂環族環氧樹脂的特性精心設計了金屬嵌件，確保產品在-25℃～+40℃范圍內可長期可靠工作。
