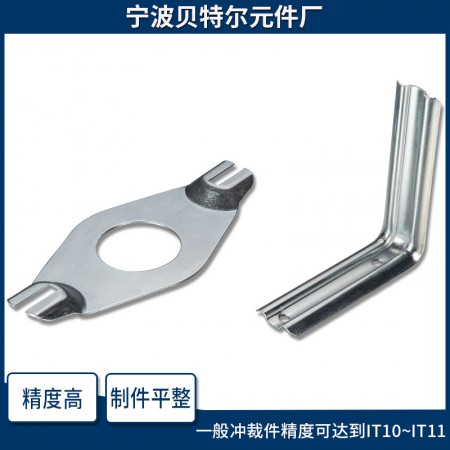

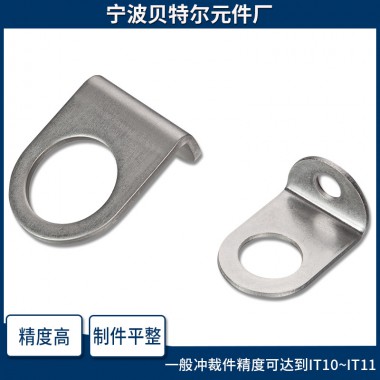

1.復合模中必定有一個(或幾個)凸凹模,凸凹模是復合模的核心零件。沖件精度比單工序模沖出的精度高,一般沖裁件精度可達到IT10~IT11。

2.復合模沖出的制件均由模具型口中推出,制件比較平整。

3.復合模的沖件比較復雜,各種機構(gòu)都圍繞模具工作部位設置,所以其閉合高度往往偏高,在設計時尤其要注意。

4.復合模的成本偏高,制造周期長,一般適合生產(chǎn)較大批量的沖壓件。

5.設計復合模時要確保凸凹模的自身強度,尤其要注意凸凹模的較小壁厚。為了增加凸凹模的強度和減少孔內(nèi)廢料的脹力,可以采用對凸凹模有效刃口以下增加壁厚和將廢料反向頂出的辦法,
